SKDB-300-1A5开关型可调稳压电源

SKDB-300-1A5

开关型可调稳压电源

概述:该电源满足国家标准要求,输出电压可调,保护功能齐全,用户可通过调整电位器,得到连续可调的稳定电压。

本规格输出电压:20~220V。

本公司还可为用户提供各型开关电源的特殊订货。

电源主要技术指标

型 号

SKDB-300-1A5

输 入

参 数

交流输入电压

AC:220V±10%

频    率

47Hz~63Hz

输出电流

最大1.5A

输出电压

20~220V(100k多圈电位器调整)

最大输出功率

300W

输出电压纹波

满载时<输出电压的1%

效   率

>85%

工作方式

连续

保护功能

过流保护,过载保护、超压保护(自恢复)

开启时间

≤0.5秒

启动方式

开关启动

绝缘电阻

>20MΩ(500V测试) ;湿热时大于2MΩ

抗电强度

输入与机壳,   AC1.5kV,1分钟。10mA测试

输入与输出,   AC1.5kV,1分钟。10mA测试

输出与机壳,   DC500V, 1分钟。10mA测试

环境

工作环境温度

0℃~+40℃

存储温度

-10℃~+70℃

电磁兼容

符合VDE0871 CLASS B.  FCC CLASS B. 相关规定

外形尺寸

长*宽*高 180*142*58mm

质  量

1.8kg

冷却方式

12V 50*15温控风扇

技术特点

1.本电源采用开关电源专用模块做脉宽调制控制,全桥高频开关的拓扑形式;

2.为适应电磁兼容的要求,输入端外接高效阻波器,提高抗干扰能力;

3.为提高电源的可靠性,本电源的关键元件采用了较大幅度的冗余设计,如主开关管,输出整流管、输入整流桥、输入高压电容、输出滤波电容.主变压器。并设置三重保护功能,适应各种不利的工作条件。

测试须知

1.对本电源的测试应符合产品技术指标中的输入输出条件及环境要求;

2.使用精度符合测试要求的仪表设备;做输入电压变化试验时,应使用10kW以上自偶调压器,否则将影响测试精度;

3. 使用电阻负载,但所使用的电阻阻值不应随温度升高而剧烈变化;

4.高温实验时,试验环境应有良好通风;

注意事项

1. 本电源装置为内置式装置,输入端子外露,非专业人员谨防触电。

2. 环境温度参照技术指标,并保证电源周围有良好的通风条件。

3. 本电源输入端内接5A保险,开关启动。

4. 电位器调节功能:(用户不得擅自调整)

          WR1----过载保护(出厂时调好,用户不得擅自调整)

          WR2--- 保护电流值调节(出厂时调好在1.5A)

          WR3----输出电压微调



控制板调整电位器示意图

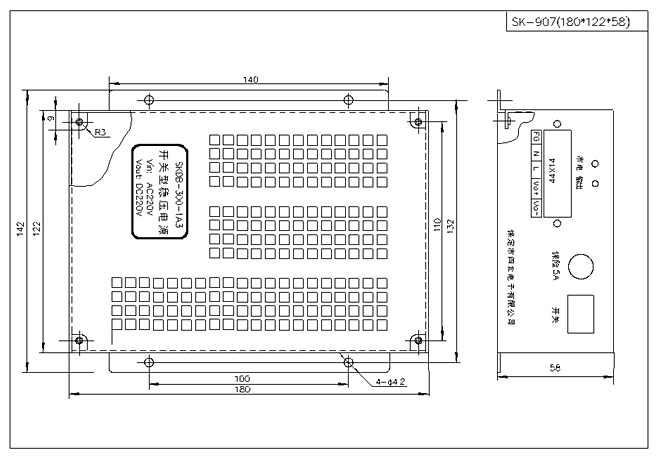

机壳安装示意图
