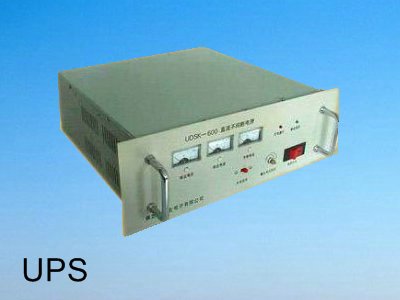

500W后备式不间断电源
 |
UPS-500后备式不间断电源
1、概述
本产品主要用于柱上电力装置的备用交流电源。
本机为后备式工作，切换速度快，对逆变输出有过载保护，蓄电池有欠压报警，蓄电池充电有恒流恒压等功能，所以本机操作和使用保养都很简便。
本机逆变和充电电路都采用PWM专用集成电路设计制作，电路的稳定性和可靠性都比较高，并大大地缩小了体积。
2、技术参数及性能
2.1 逆变输出
2.1.1 频率：50±2Hz
2.1.2 电压：AC220V±10%
2.1.3 波形：调制方波
2.1.4 功率： 500W
2.2 交流输入
2.2.1 电压：220V±20 %
2.2.2 频率：50Hz
2.3 切换时间：￡30ms
2.4 直流输入电压：20～31V
2.5 蓄电池充电:恒压限流方式
2.5.1 恒压值：27.6V浮充电
2.5.2 限流值：1.8A±0.3A
2.6 保护及告警
2.6.1 逆变过载保护： 超过额定功率的50%，1Min内保护，减载后可自恢复；
2.6.2 蓄电池欠压报警： 20±0.5V，电压升高10%自行恢复。
a)蜂鸣器响;
b)面板黄色信号灯亮；
c)停止逆变。
d)一组继电器动合触头闭合。
2.6.3 市电超压报警： 264V±5%，电压降低10%自行恢复。
a)面板黄色信号灯亮；
b)一组继电器动合触头闭合。
2.7 使用环境无可燃和腐性气体，无灰尘场所，温度-10～ 45℃，湿度10～90%RH。
2.8 体积：(长×宽×高)370× 170× 150mm
3、功能介绍
1）蓄电池电压指示
2）池电流指示
3）输出电压指示
4）充电指示信号灯
5）逆变指示信号灯
6）过放指示信号灯
7）市电超压指示信号灯
8）电源开关
9）充电保险：2A(5X20保险管)
10）市电输入保险： 3A(5X20保险管)
另外，直流主回路保险(2-20A,6X30保险管)及直流24V输入接线柱，在主机后板上，红接线柱接蓄电池正极，黑接线柱接蓄电池负极。市电输入导线为D310三芯弯插6A插头。
4、安装
4.1 电气连线原理见图4.1-1，图中的刀闸选用10A双刀双掷闸，不能用其它刀闸代用。
4.2 连线说明
4.2.1 交流输入线，本机自带的三芯插头线为交流输入线，N表示接中性线（零线），不可接错。
4.2.2直流连线，直流连线用BVR软铜线，其导线截面积为：
500W………4.0mm 导线端头用铜制接线头连接。
5、操作
5.1 开机 打开（图3-1中）电源开关。
5.2 重新开机 由于负载过重或短路，造成逆变无输出电压，或输出电压偏低时，降低负载输出电压自行恢复正常。
由于蓄电池亏电，电压低于20±0.5V时机内蜂鸣器产生报警声，并停止逆变输出。
6、工作状态
6.1 逆变 逆变工作时红色信号灯亮，输出电压表指示逆变输出电压。
6.2 市电供电 当交流输入电压高于150V时，本机输出转换为市电供电，逆变信号灯息灭，同时逆变停止，交流电压表指示市电电压。
6.3 充电 本机转入市电供电后，内部充电电路自动向蓄电池充电绿色信号灯，待蓄电池充足后，充电转入恒压状态（此时充电电流很小，以补充蓄电池的自放电）。
6.4 停电 本机正常停电有两种情况
a 负载过重或短路；
b 电池欠压报警后；
c 电源故障。
7、注意事项
7.1 电源输出端的几点说明：
1.严禁并联工作
2.严禁与市电并网工作
3.严禁接入纯电容负载，这样极容易损坏大功率管。
8、常见故障
8.1 有市电不转换
a 市电电压低于150V
b 交流输入保险断
8.2 有直流电压指示无逆变输出电压
a 负载过重或短路
b 蓄电池亏电，不带负载时直流电压高于20V，带上负载后电压迅速降至低于20V。
8.3 无直流电压指示:
a 直流主回路保险断
b 蓄电池卡子松动或生锈
c 蓄电池断路
d 接线端接触不良
9、修理 本公司保修一年。
10、附件
10.1充电保险管2支
10.2交流保险管2支
10.3直流保险管2支
10.4合格证 1份
10.5说明书 1份
